Üliõhukese klaasi idee muutmine tegelikkuseks

Tehnoloogiad

tesa osaleb avaliku toetuse abil tegutsevas uurimiskonsortsiumis, mis juhib läbipaistvate, energiasäästlike ekraanide ja valgustite väljatöötamist.

tesa töötab välja uusi ühendamistehnoloogiaid painduva elektroonika uuenduslike tööstusuuringute konsortsiumile KONFEKT.

Kujutlege nutitelefoni, mille saab taskusse mahutamiseks kokku panna nagu rahakoti, kuid millel on avades tahvelarvuti suurune ekraan. Kõlab nagu ulmefilm? Klaasitootjad toodavad juba painduvat üliõhukest klaasi ja ütlevad, et kokkupandav klaas on kohe-kohe tulekul. Üliõhuke klaas minimaalse paksusega 25 mikromeetrit on inimese juuksekarvast peenem ja üliõhuke klaas, mille paksus on alla 150 mikromeetri, on osutunud painduvaks, kuid stabiilseks. Tänu painduvusele saab klaasi rullidele mähkida.

Võrreldes teiste alusmaterjalidega, nagu plast, metall või silikoon, on üliõhukesel klaasil olulisi eeliseid, muu hulgas suurepärane optiline kvaliteet, mehaaniline vastupidavus, keemiline püsivus ja temperatuuri stabiilsus.

Selleks, et töötada välja uusi tehnoloogiaid orgaanilises elektroonikas rullil oleva klaasi kasutamiseks, liitus tesa teiste arenduspartneritega, konsortsiumiprojektiga KONFEKT, mille põhirõhk on OLED-seadmete tulevikupõlvkondade valmistamine.

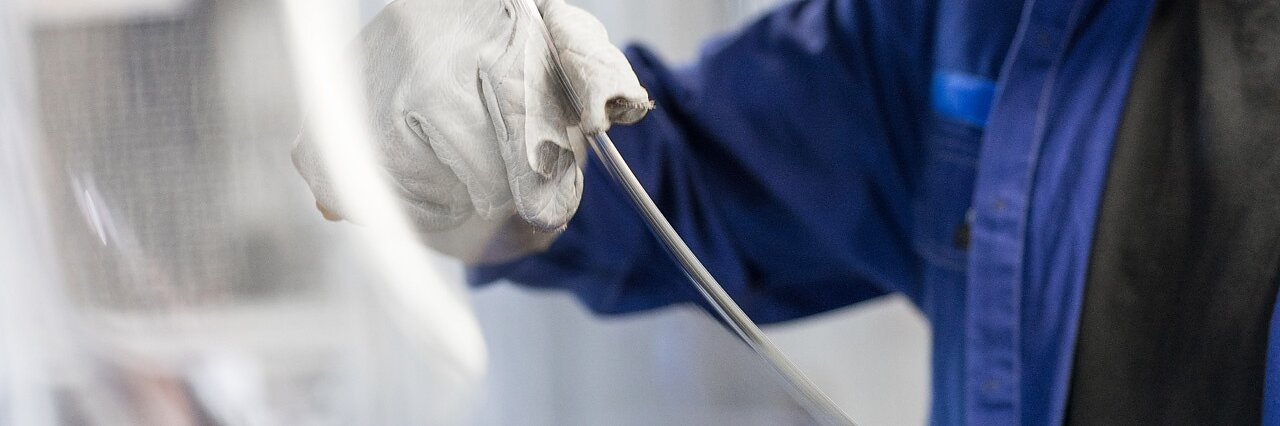

Painutuskatsed painduva üliõhukese klaasiga

^© SCHOTT

Koostööprojekti KONFEKT (õhuke klaas klaaspolümeerlaminaatide jaoks) toetab Saksamaa Liitvabariigi Haridus- ja Teadusministeerium 5,6 miljoni euro suuruse investeeringuga ja see kestab kuni 2018. aastani. Peamine eesmärk on pakkuda rullil olevat klaasi, mis vastaks kõrgeimale võimalikele kvaliteedistandarditele, et saavutada tugev ja väga vastupidav rulliklaas, mis säilitab katmis- ja lamineerimisprotsesside kaudu oma toimiva pinnaala. Seetõttu keskenduvad partnerid tesa SE, SCHOTT, VON ARDENNE ja Fraunhofer Institute for Organic Electronics, Electron Beam and Plasma Technology FEP optimeerimisele, et vältida üliõhukese klaasi purunemist rullimise või töötlemise käigus.

Uurimiskonsortsiumis keskenduvad neli partnerit õhukese klaasi kahele funktsioonile. Esimene funktsioon on tõkestava kleeplindi abil üliõhukesest klaasist valmistatud laminaadi väljatöötamine, mis toimiks elektroonikakomponentide hermeetilise kapslina. Teine funktsioon keskendub viisidele, kuidas üliõhuke klaas saaks olla toimiv alusmaterjal nõudlike kasutusviiside jaoks, nt orgaanilise elektroonika komponentide puhul.

Partnerid tutvustasid juba projekti esimesi tulemusi üritusel Vision Flexible Glass, rahvusvahelisel tehnoloogia- ja võrguüritusel, mis toimus 2017. aasta aprillis Fraunhofer FEP-s Dresdenis, Saksamaal.

tesa ja SCHOTT töötavad esimeses alamprojektis välja painduva klaasi, mis võimaldab ümbritseda tundlikku materjali ja tugevdab rullilt-rullile (R2R) protsesside täiustamist. Samal ajal töötab VON ARDENNE välja vaakumkatmise süsteemi spetsiaalselt painduva klaasi rullilt-rullile katmiseks. Selle uuendusliku süsteemiga funktsionaalsete kihtide paigaldamise protsessi arendamist juhib Fraunhofer FEP.

Saksamaa Liitvabariigi Haridus- ja Teadusministeerium

Kuigi projekt KONFEKT käib veel ühe aasta, on see juba olulisi edusamme teinud. Koostöös on tesa ja SCHOTT töötanud välja viisi tundlike elektroonikakomponentide (nagu OLEDid) kaitsmiseks niiskuse ja hapniku eest, kasutades üliõhukest klaasi. Painduv klaas sobib hästi pealmiseks ülimaks tõkkeks (z-tõkkeks), kuna see moodustab keemiliselt läbistamatu kihi, millest veeaur ja hapnik ei suuda läbi tungida, isegi kui selle paksus on vaid 25 mikromeetrit. Pealegi ei ole selles nõelaauke.

tesa kogemus erikleeplintide väljatöötamisel tuleb mängu seoses külgede tihendamise ja optiliselt läbipaistvate liimidega, mis tundlike OLEDi materjalidega ei reageeri. Üliõhuke klaas jõuab kasutajani spetsiaalse liimikihiga lamineeritult. See liimikiht tagab lisaks komponentide hermeetilisele sulgemisele nende pinnal oleva klaasiga ka selle, et vedelikud ja gaasid külgsuunas ei hajuks (x-/y-tõke). Nende kahe materjali kombinatsioon tagab täieliku kaitse, tänu toimivale x-/y-/z-tõkkele.

Kui see rullmaterjal valmis saab, annab see töötlemisettevõtetele kvaliteetse, kulusäästliku tihendamisprotsessi, pakkudes tarbijatele töökindlamat korpust, mis suudab kaitsta nende tundlikke elektroonikaseadmeid vananemise ja kahjustuste eest.

1 / 2

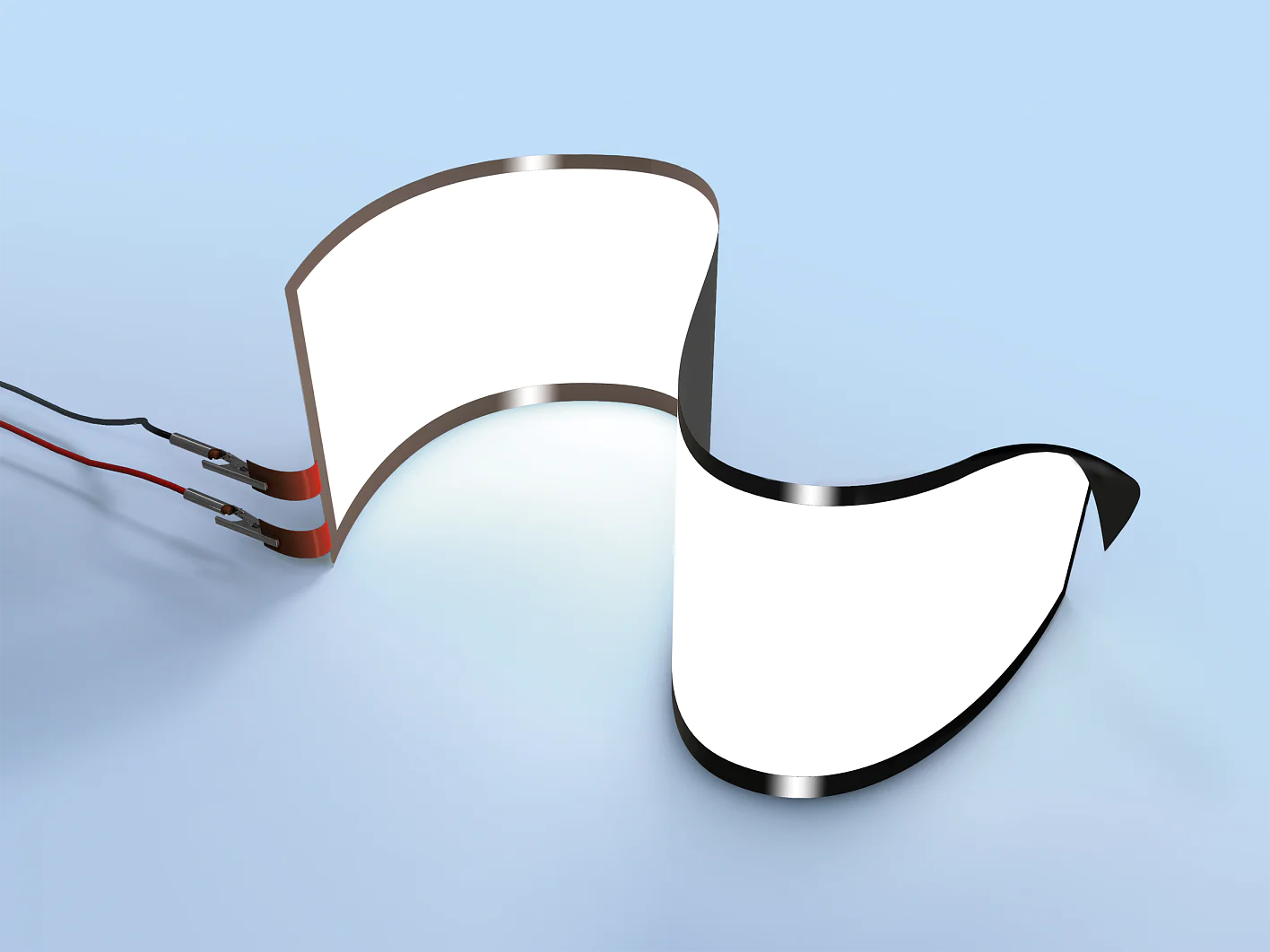

Paindlikkus mõjutab tulevikus paljusid eluvaldkondi. Lisaks OLED-moodulite kasutamisele mitmesugustes ekraanides ei ole lame „soe“, mittepimestav valgus peagi enam kokkupandavate või kokkurullitavate ekraanide puhul utoopia.

2 / 2

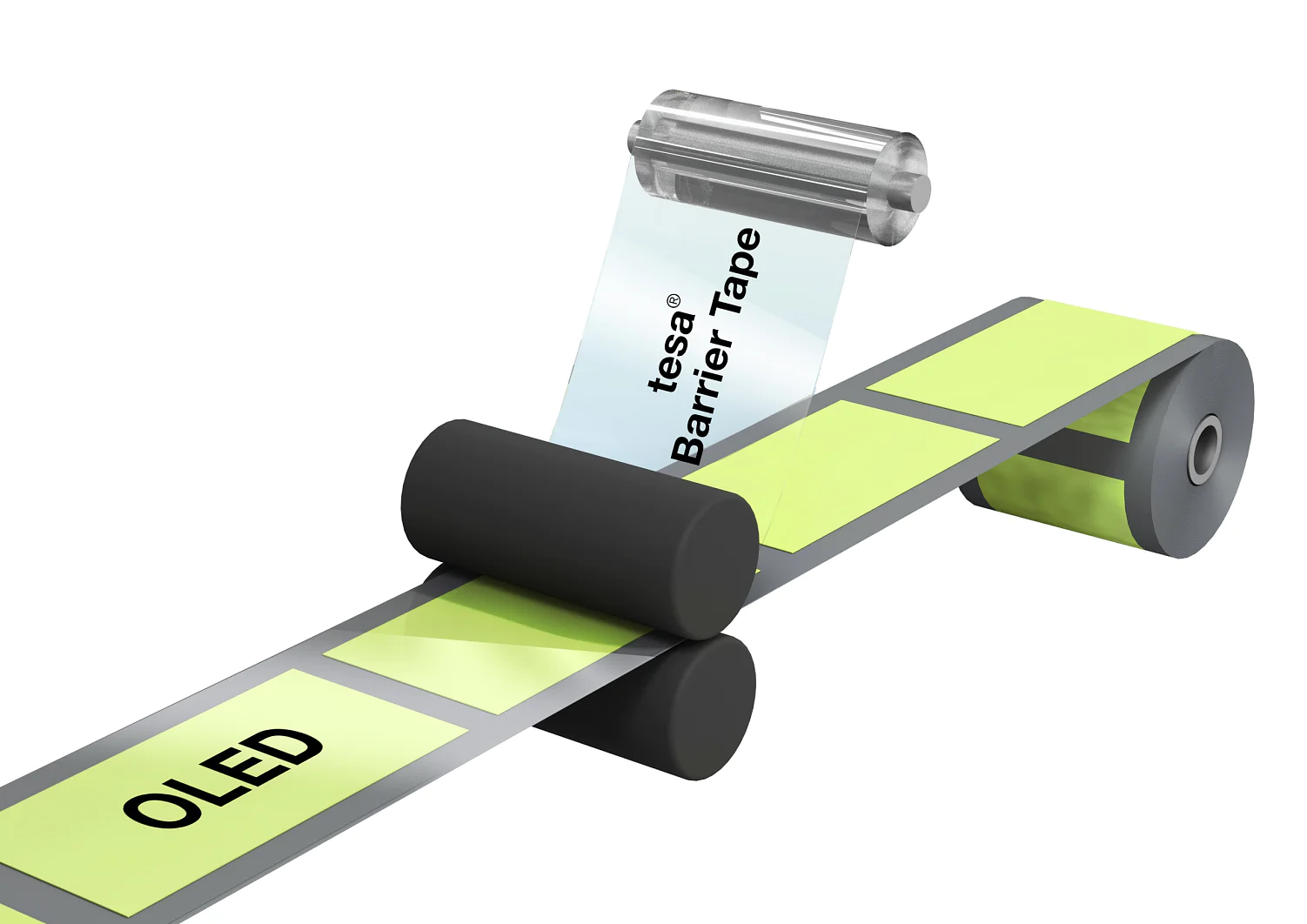

tesa DrySeal®-i kihi tehnoloogiaga on võimalik viivitamatu rullilt-rullile protsess

tesa SE

Projekt KONFEKT jätkab oma lõpliku eesmärgi suunas liikumist, et töötada välja tugev, väga vastupidav rullitav klaas, mis säilitab katmis- ja lamineerimisprotsessides funktsionaalse pinna. Piisavalt vastupidavate ja painduvate OLEDide väljatöötamine nõuab täiendavaid uurimis- ja arendustegevusi, mistõttu iga partner, kes on valitud projektis KONFEKT osalema, toob konsortsiumi oma ainulaadsed teadmised.

SCHOTT pakub põhjalikke teadmisi klaasi töötlemisest ja keemilisest optimeerimisest. tesa SE, kes on tegelenud kaua rullis kleeplintide pakkumisega, annab klaasile viimistluse, lamineerides seda spetsiaalse liimi ja funktsionaalsete kihtidega. Fraunhofer FEP kasutab oma aastakümnete pikkust aurude sadestamise protsessi kogemust. Ja lõpetuseks on VON ARDENNE spetsialiseerunud kilede ja metalliribade rullilt-rullile katmismasinate väljatöötamisele ning valmistamisele ja toob kaasa suuremahulise klaasi katmise magnetronipihustusalase kogemuse.

Uurimisprojekti Konfekt toetab Saksamaa Liitvabariigi Haridus- ja Teadusministeerium (BMBF) – rahastamisprojekt 13Nl2974.
