Prechod na tesa® Twinlock prináša firme Christiansen Print jasné výhody

Trhy

Vylepšená kvalita tlače a udržateľný výrobný proces boli základnými dôvodmi prechodu na alternatívnu technológiu montáže štočkov od spoločnosti tesa.

Tento článok bol pôvodne publikovaný v nemčine v časopise Flexo + Tief-Druck 3-2019.

Pre zmenu osvedčeného výrobného procesu musia existovať presvedčivé argumenty a tak to bolo aj v prípade firmy Christiansen Print, ktorá prešla na návleky tesa® Twinlock.
Táto zmena priniesla množstvo výhod vo výrobe. Proces montáže štočkov už nevyžaduje použitie lepiacich pások na montáž štočkov - čím sa šetrí čas a eliminuje odpad. Navyše, po testovaní a implementácii návlekov tesa® Twinlock sa ukázalo, že mnoho tlačových zákaziek sa dá tlačiť vyššou rýchlosťou.  Projekt, ktorý začal s jedným radom testovacích návlekov, má teraz veľmi viditeľnú formu viac ako 300 jasne zelených návlekov tesa® Twinlock na montážnom oddelení Christiansen Print. V priebehu iba troch mesiacov sa vo výrobnom závode v Ilsenburgu uskutočnil úplný prechod na návleky tesa® Twinlock. Tieto návleky majú pracovnú šírku 2485 mm a 30 rôznych raportov v rozsahu od 790 mm do 2060 mm.

Christiansen Print

Líder na európskom trhu s potlačenými linermi na vlnitú lepenku bol založený v roku 2005. Od roku 2016 sú divíziou skupiny THIMM. Majú tri výrobné závody vo Francúzsku a Nemecku a vo svojom výrobnom závode v Ilsenburgu v Nemecku (Harz) prevádzkujú dva z najväčších flexotlačových strojov na svete. Od roku 2017 prevádzkujú aj digitálny tlačový stroj HP PageWide T1100S. Výrobné závody v Northeime (Nemecko) a Garancières-en-Beauce (Francúzsko) prevádzkujú tri najnovšie flexotlačové stroje. Vďaka veľkým skúsenostiam v oblasti flexotlače a viac ako 170 pracovníkom je táto spoločnosť schopná ročne vyprodukovať približne 450 miliónov m2 potlačených materiálov.



Novinka v sortimente na montáž štočkov firmy tesa®

Návleky tesa® Twinlock boli pridané do sortimentu tesa v roku 2018 a teraz sa používatelia musia pýtať, či sú lepiace pásky alebo návleky tesa® Twinlock najúspornejším riešením na montáž štočkov. Odpoveď na túto otázku si vyžaduje diskusie o konkrétnych technických požiadavkách a možnostiach, ako aj analýzu návratnosti investícií, ktorú poskytuje spoločnosť tesa. V prípade Christiansen Print táto komplexná analýza odhalila, že pokrytie celého rozsahu opakovaných dĺžok prinieslo obchodnú výhodu vďaka úsporám na lepiacej páske. To poskytlo presvedčivé argumenty na testovanie rukávov tesa® Twinlock.



Zloženie návlekov tesa® Twinlock​

Návleky tesa® Twinlock sú založené na štandardných návlekoch svetových výrobcov, pričom má zákazník voľný výber základný návlek. Na tento návlek sa  potom nanesie polyuretánová (PUR) pena s hrúbkou 1,5 mm. Mnohé roky praktických skúseností potvrdzujú, že penová vrstva zostáva stlačiteľná aj po rokoch používania.

Je to teda práve PUR pena, ktorá tvorí základ tlačových vlastností návlekov.

Zloženie tesa® Twinlock
Zloženie tesa® Twinlock

Počiatočné testy priniesli presvedčivé výsledky​

Projektoví manažéri Björn Vorlop a Michael Schmidt v spoločnosti Christiansen Print dohliadali na projekt a rozhodli sa vykonať počiatočné testy na siedmich návlekoch s raportom 2 000 mm (jedným s najväčších, ktoré spoločnosť používa).
Skúsenosti z minulosti naznačujú, že to, čo funguje s veľkými obvodmi, zvyčajne funguje aj s menšími obvodmi, čo sa ukázalo aj v tomto prípade. Výsledky z hľadiska kvality tlače a výkonu tlače boli od začiatku pozitívne. Napríklad bolo možné zvýšiť rýchlosť tlače z 200 m / min na maximálnu rýchlosť 500 m / min. Tiež bolo možné znížiť vibrácie v tlačovom stroji práve vďaka PUR pene o hrúbke 1,5 mm.


Napriek sľubným počiatočným výsledkom testu bola medzi zamestnancami, pri každodennej práci s novými návlekmi veľká skepsa. Existovali obavy týkajúce sa výsledných zmien procesu a tiež toho, či sú skutočne tieto návleky vhodné pre každú prácu. Po sľubných výsledkoch testu sa testovacia fáza predĺžila a zakúpila sa druhá sada návlekov s obvodom 1250 mm. Druhá testovacia fáza potvrdila pozitívne výsledky, ktoré priniesla technológia tesa® Twinlock, a počet tých, ktorí sa stotožnili s novými montážnymi, výrobnými a riadiacimi postupmi, sa neustále zvyšoval.

Čo prináša technológia tesa® Twinlock?​
tesa® Twinlock sa oplatí najmä pri raportoch, ktoré sa často používajú. Pre Christiansen Print znamenalo zavedenie návlekov tesa® Twinlock štandardizáciu procesu montáže štočkov. Lepiaca páska je eliminovaná a štočky sú montované priamo na povrch návlekov ktoré majú strednú tvrdosť. Tým sa znižuje náročnosť procesu montáže a náklady.

Pokiaľ ide o samotnú tlač, došlo k navýšeniu rýchlosti, pre mnoho tlačových úloh až o 20-30%. Zistilo sa, že možnosť navýšenia rýchlosti bola závislá od citlivosti tlačového motívu na vibrácie a takisto aj veľký raport pomohol znížiť šírenie vibrácií. Dlhodobo konštantná kompresibilita PUR návlekov tiež znamená, že sa udržiava konštantná kvalita tlače počas veľmi dlhého času. Christiansen Print tiež zistil, že sútlač je oveľa presnejšia v porovnaní  montážou štočkov pomocou lepiacej pásky a to vďaka veľmi nízkym hrúbkovým toleranciám návlekov tesa® Twinlock. Hrúbka návlekov tesa® Twinlock sa meria laserom počas a po ukončení výrobného procesu a je definovaná s presnosťou +/- 2/100 mm.

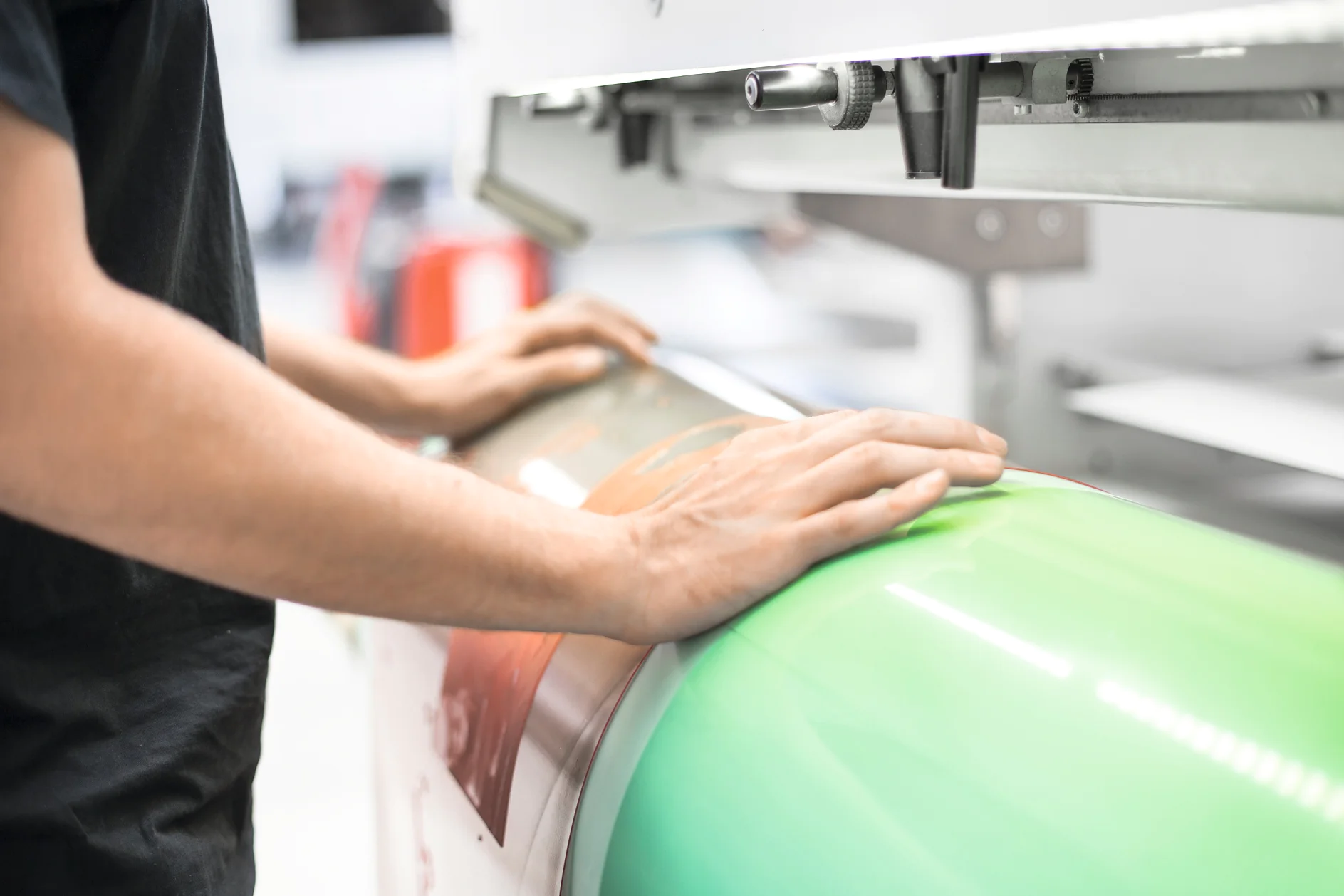

Montáž štočka na návlek tesa® Twinlock vo firme Christiansen Print
Montáž štočka na návlek tesa® Twinlock vo firme Christiansen Print

FOUR MOMENTS Copyright

Musia sa upraviť charakteristiky tlačových kriviek?​

Existovali obavy, že zmena systému montáže štočkov by zvýšila intenzita farieb, a teda aj charakteristiky tlačových kriviek. Pri Christiansen Print sa ale zistilo, že charakteristicky tlačových kriviek majú tendenciu zostať veľmi podobné a že nie sú potrebné ďalšie zmeny. Zvýšenie tónových hodnôt môže byť mierne nižšie, až do hodnoty rastra 5%, ale pre tlačiareň je spravidla pomerne jednoduché zodpovedajúcim spôsobom zvýšiť prítlak v tlačovom stroji.

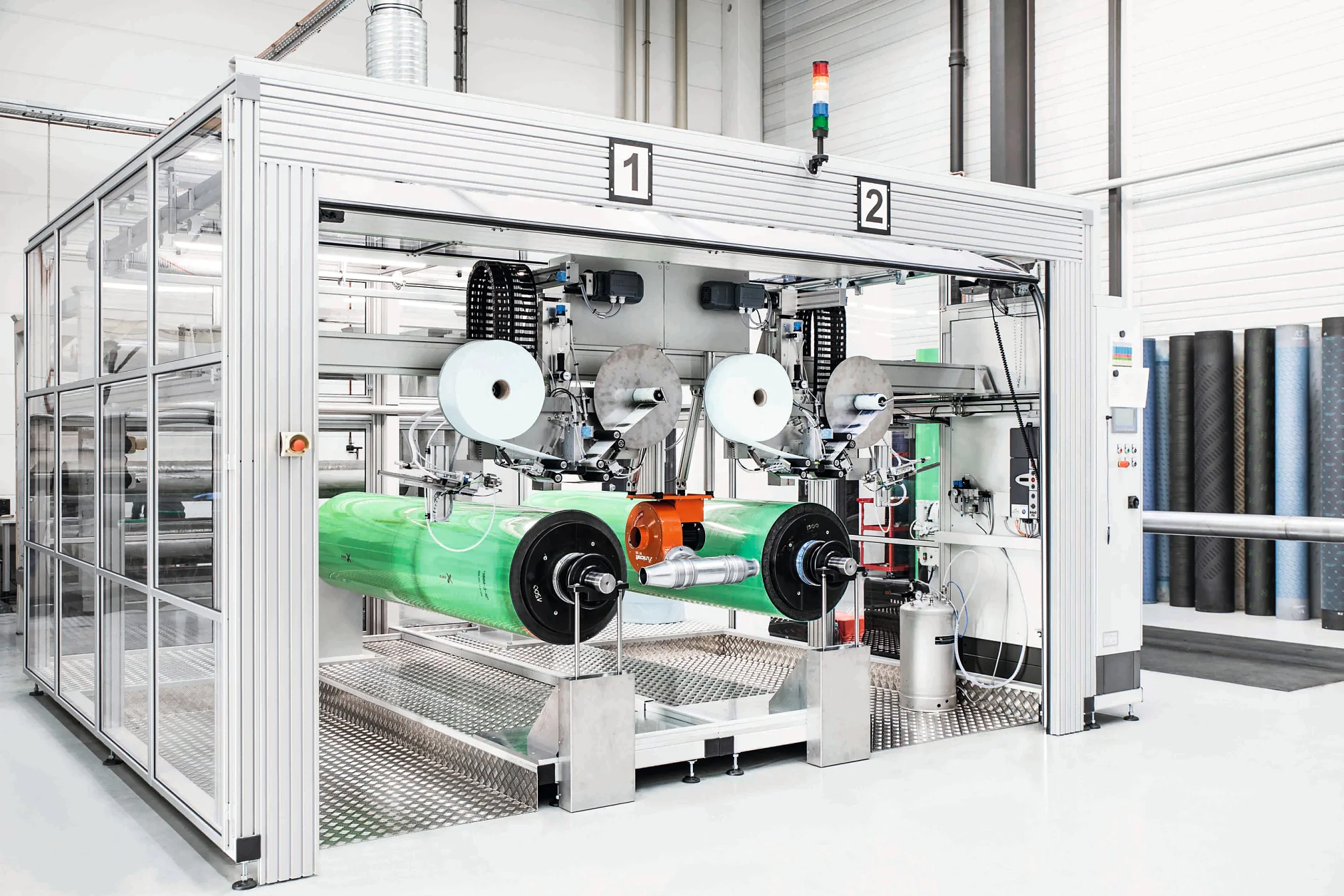

"Twinlock Activating Machine" je určený na automatické čistenie povrchu návlekov tesa Twinlock
"Twinlock Activating Machine" je určený na automatické čistenie povrchu návlekov tesa Twinlock

FOUR MOMENTS Copyright

Plne automatické zariadenie tesa® Twinlock na aktivovanie návlekov

Aby plne aktivovali adhézne vlastnosti návlekov tesa® Twinlock, je nevyhnutné z akrylátového fotopolyméru odstrániť zvyšky tlačových farieb, prach a nečistoty. Pri Christiansen Print sa tento krok vykonáva úplne automaticky v zariadení tesa® „Twinlock Activation Machine“. Veľké formáty návlekov vyžadovali, aby bolo toto zariadenie navrhnuté v úzkej spolupráci s Christiansen Print.

Podstatné zníženie odpadu​

Používanie tesa® Twinlock zníži spotrebu pásky na štočky zlepší tak stopu CO₂ redukciou odpadu z lepiacich pások. Christiansen Print len týmto krokom ušetrí týždenne 3 kontajnery na odpad. V priebehu roka to predstavuje úsporu lepiacej pásky na štočky o ploche až osem futbalových ihrísk. Ekologické a ekonomické aspekty boli dvoma dôvodmi, prečo Christiansen Print  prešiel na návleky tesa® Twinlock, zatiaľ čo lepšia produktivita a kvalita tlače bol tretím významným dôvodom na tento prechod na novú technológiu.



Stručné údaje o projekte:



  • Začiatok projektu v júli 2018
  • Trvanie projektu tri mesiace na prechod z pásky na tesa® Twinlock
  • Používa sa 300 návlekov tesa® Twinlock
  • Úspory sa rovnajú ekvivalentu plochu ôsmych futbalovým ihrísk lepiacej pásky
  • Až o 20 – 30% vyššie rýchlosti tlače
  • Finančná návratnosť 2,5 roka
