Productie van ultradun glas in Duitsland

Het idee van ultradun glas transformeren tot realiteit

Technologieën

tesa is onderdeel van een publiek gefinancierd onderzoeksconsortium dat de ontwikkeling leidt van transparante, flexibele, energiezuinige display- en verlichtingsproducten.

tesa ontwikkelt nieuwe hechttechnologieën voor KONFEKT, een innovatief industrieel onderzoeksconsortium voor flexibele elektronica.

Stelt u zich een smartphone voor die kan worden opgevouwen als een portemonnee en in uw zak past, maar bij uitvouwen zo groot als een tablet blijkt te zijn. Klinkt dat alsof het uit een sciencefictionfilm komt? Glasproducenten maken nu al ultradun buigzaam glas en volgens hen is opvouwbaar glas binnen handbereik. Met een minimale dikte van 25 micrometer is ultradun glas dunner dan een menselijke haar. Bij een ultradunne dikte van minder dan 150 micrometer heeft dit glas bewezen dat het buigzaam, maar toch stabiel is. Door de mate van flexibiliteit kan het glas op rollen worden gewikkeld.

Vergeleken met andere substraatmaterialen, zoals kunststoffen, metalen of siliconen, biedt ultradun glas een aantal grote voordelen, waaronder superieure optische kwaliteit, mechanische weerstand, chemische consistentie en temperatuurstabiliteit.

Om nieuwe technologieën te ontwikkelen voor het gebruik van glas op rollen in organische elektronica, heeft tesa de krachten gebundeld met andere ontwikkelingspartners in het consortiaal project KONFEKT, met de nadruk op de productie van toekomstige generaties OLED-toepassingen.

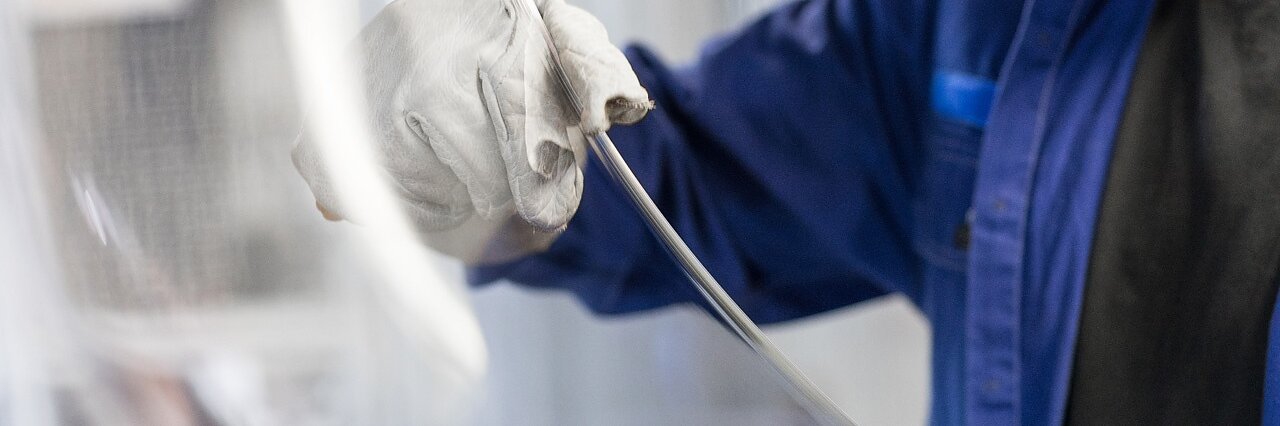

Buigtesten met flexibel ultradun glas
Buigtesten met flexibel ultradun glas

© SCHOTT

Een strategisch partnerschap om nieuwe OLEDS te ontwikkelen

Het gezamenlijke ontwikkelingsproject KONFEKT (dun glas voor glas-polymeer-laminaat) wordt door het Duitse Bondsministerie voor Onderwijs en Onderzoek ondersteund met een totale investering van €5,6 miljoen en zal het hele jaar 2018 voortduren. Het hoofddoel is het ontwikkelen van opgerold glas dat voldoet aan de hoogste kwaliteitsnormen, om een solide en zeer sterk glas op een rol te verkrijgen dat in coating- en lamineerprocessen zijn functionele oppervlak behoudt. Om die reden richten de deelnemende partners tesa SE, SCHOTT, VON ARDENNE en Fraunhofer Institute for Organic Electronics, Electron Beam and Plasma Technology FEP zich erop zo goed mogelijk te voorkomen dat het ultradunne glas bij het oprollen of bewerken breekt.

Binnen het onderzoeksconsortium richten de vier partners zich op twee functies van dun glas: De eerste functie is de ontwikkeling van een laminaat van ultradun glas met een afdichttape dat zal dienen als hermetische afsluiting van elektronische componenten. De tweede functie zal zich richten op manieren waarop ultradun glas kan dienen als functioneel substraat voor veeleisende toepassingen, bijvoorbeeld als componenten voor organische elektronica.

De eerste resultaten van het project zijn al door de partners gepresenteerd op Vision Flexible Glass, een internationale technologie- en netwerkbeurs die in april 2017 plaatsvond bij Fraunhofer FEP in Dresden, Duitsland.

In het eerste subproject ontwikkelen tesa en SCHOTT een flexibel glas waarin gevoelig materiaal kan worden ingebed en dat de verbetering van rol-naar-rol (R2R)-processen stimuleert. Tegelijkertijd ontwikkelt VON ARDENNE een vacuümcoatingsysteem, speciaal voor rol-naar-rol coaten van flexibel glas. De procesontwikkeling voor het aanbrengen van functionele lagen met dit innovatieve systeem wordt aangevoerd door Fraunhofer FEP.

FMoEaR
Duits Bondsministerie voor Onderwijs en Onderzoek

Een chemisch ondoordringbare laag, waar geen waterdamp of zuurstof in kan doordringen

Hoewel het KONFEKT-project nog een jaar zal duren, is er nu al aanzienlijke voortgang geboekt. tesa en SCHOTT hebben samen een manier ontwikkeld om gevoelige elektronische componenten, zoals OLED’s, met ultradun glas te beschermen tegen vocht en zuurstof. Flexibel glas is goed geschikt als bovenste ultra-barrière (z-barrière), omdat het een chemisch ondoordringbare laag vormt waarin geen waterdamp of zuurstof kan doordringen, zelfs bij een dikte van slechts 25 micrometer. Bovendien ontstaan er geen kleine insluitingen.

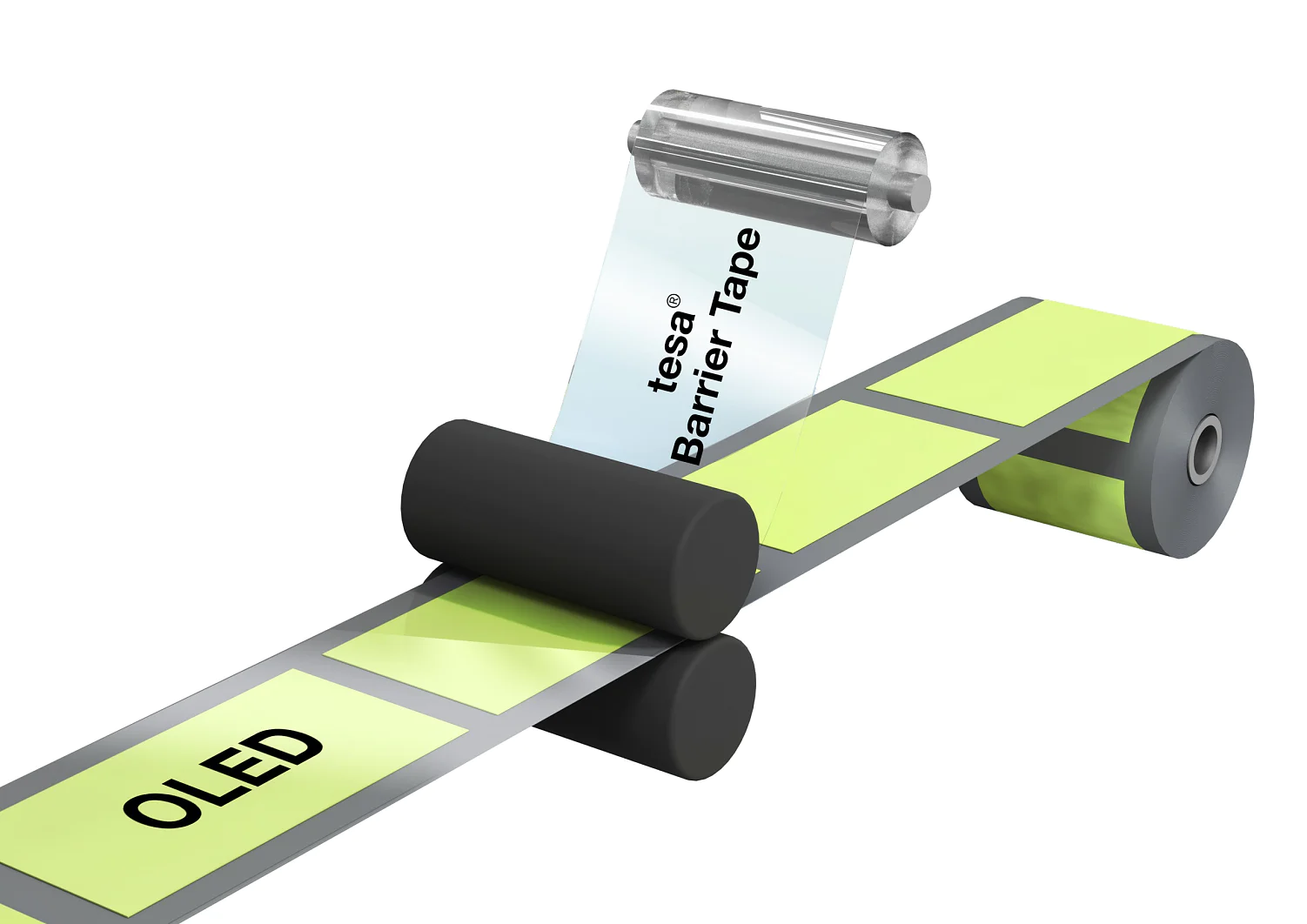

tesa’s deskundigheid als ontwikkelaar van speciale tapes komt van pas bij zijafdichting en optisch heldere kleefstoffen die geen effect hebben op gevoelige OLED-materialen. Het ultradunne glas zal gelamineerd met een speciale hechtlaag aan de gebruiker worden geleverd. Deze hechtlaag zorgt ervoor dat de componenten niet alleen hermetisch worden afgedicht door het glas op het oppervlak, maar ook dat er geen zijdelingse diffusie van vloeistoffen en gassen optreedt (x/y-barrière). De combinatie van deze twee materialen biedt complete bescherming, dankzij de functionele x/y/z-barrière.

Wanneer deze roltoepassing gereed is, beschikken verwerkingsbedrijven over een eersteklas, kosteneffectief afdichtproces, terwijl consumenten profiteren van een betrouwbaardere inkapseling, die hun gevoelige elektronica beschermt tegen veroudering en schade.

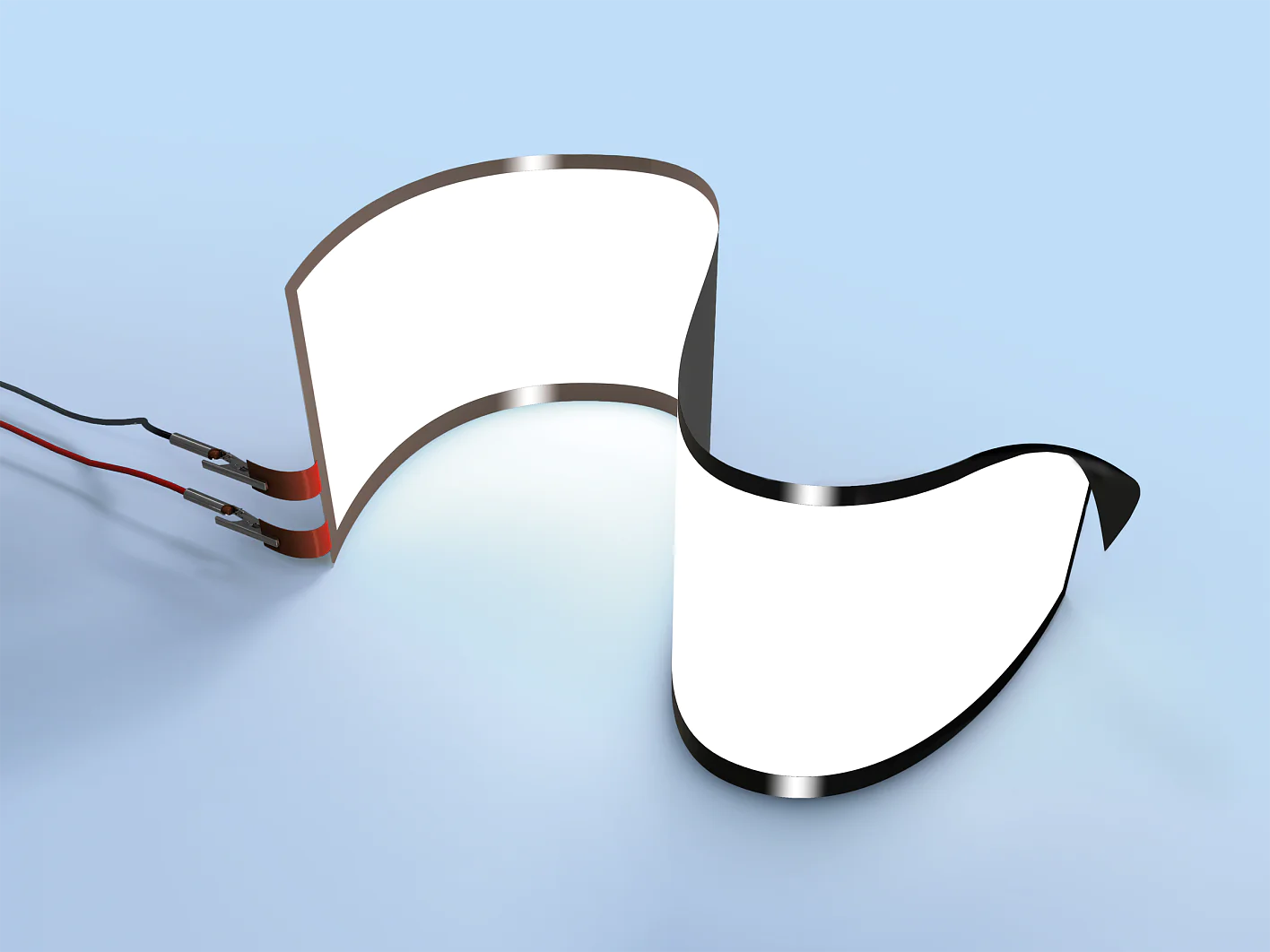

Een nieuw tijdperk van transparante, flexibele, energiezuinige display- en verlichtingsproducten

Het KONFEKT-project blijft streven naar zijn uiteindelijke doel: het ontwikkelen van een solide, zeer sterk glas op een rol, dat zijn functionele oppervlak behoudt in de coating- en lamineerprocessen. Het ontwikkelen van voldoende duurzame en flexibele OLED’s zal extra onderzoek en ontwikkeling vergen. Daarom brengt elke partner die is geselecteerd voor deelname aan het KONFEKT-project zijn eigen unieke expertise naar het consortium.

SCHOTT levert diepgaande kennis van het bewerken en chemisch optimaliseren van glas. tesa SE, met zijn lange ervaring met het leveren van tape op rollen, geeft het glas een afwerking door het te lamineren met speciale kleefstof en functionele lagen. Fraunhofer FEP gebruikt zijn ervaring van tientallen jaren met het proces van chemisch opdampen. VON ARDENNE ten slotte is gespecialiseerd in het ontwikkelen en produceren van rol-naar-rol-coatingmachines voor films en metalen strips, en biedt expertise op het gebied van magnetronsputteren voor grootschalige glascoating.

Het Konfekt-onderzoeksproject wordt gefinancierd door het Duitse Bondsministerie voor Onderwijs en Onderzoek (BMBF) - subsidieproject 13Nl2974.

Om de voortgang van het KONFEKT-project en de bijdragen van tesa te volgen, kunt u contact met ons opnemen via het onderstaande contactformulier.
