Виробництво надтонкого скла в Німеччині

Втілення ідеї надтонкого скла в реальність

Технології

tesa входить до складу науково-дослідного консорціуму, що фінансується громадами, який є провідним розробником прозорих, гнучких, енергоощадних дисплеїв та освітлювальних виробів.

tesa розробляє нові зв'язувальні технології для KONFEKT – інноваційного виробничо-дослідницького консорціуму зі сфери гнучкої електроніки.

Уявіть собі смартфон, який складається, як гаманець, щоб поміститися у вашій кишені, але при розкриванні відображає екран розміру планшета. Щось схоже ви можете побачити в науково-фантастичному фільмі, чи не так? Виробники скла вже виготовляють гнучке надтонке скло і кажуть, що скло, яке складатиметься, ось-ось з’явиться. Надтонке скло має мінімальну товщину 25 мікронів, що робить його тоншим за людську волосину. А надтонка товщина такого скла – менше 150 мікронів і це скло довело, що може згинатися, але залишатися стабільним. Завдяки такій гнучкості це скло можна згорнути у рулони.

У порівнянні з іншими матеріалами основи-підкладки, такими як пластмаси, метали або кремній, надтонке скло пропонує серйозні переваги, включаючи чудову оптичну якість, механічну стійкість, хімічну консистенцію та температурну стабільність.

Для розробки нових технологій щодо використання скла у рулонах в органічній електроніці, tesa об'єдналася разом з іншими партнерами-розробниками у консорціумний проект KONFEKT, який першочерговим чином оголосив про виробництво пристроїв OLED майбутніх поколінь.

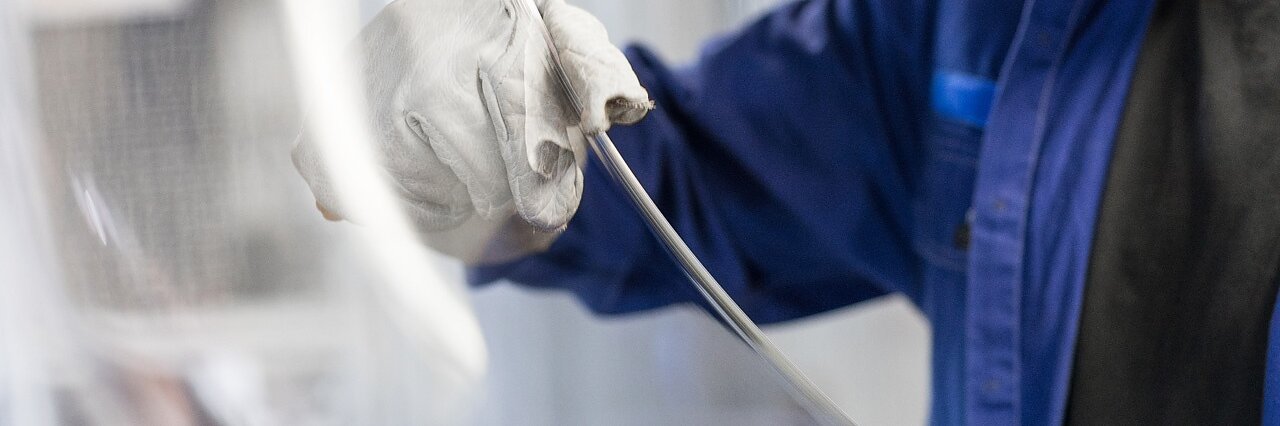

Випробування гнучкого надтонкого скла на згинання
Випробування гнучкого надтонкого скла на згинання

© SCHOTT

Стратегічне партнерство для розробки пристроїв OLED нового покоління

Спільний проект розробок KONFEKT (тонке скло для склополімерних ламінатів) підтримується Федеральним міністерством освіти та досліджень Німеччини загальним обсягом інвестицій у розмірі 5,6 мільйонів євро і триватиме до 2018 року. Основна мета полягає в тому, щоб винайти скло, яке можна скрутити у рулон, що відповідає найвищим стандартам якості, для того, щоб отримати надійне та дуже стійке гнучке скло, яке б підтримувало функціональність своєї поверхні під час процесів покриття та ламінування. Тому партнери-учасники консорціуму tesa SE, SCHOTT, VON ARDENNE та Інститут органічної електроніки, електронного пучка та плазмових технологій FEP товариства Фраунгофера зосереджують свою увагу на оптимізації уникнення будь-яких пошкоджень надтонкого скла під час його прокату або обробки.

У рамках дослідницького консорціуму чотири партнери зосереджуються на двох особливостях тонкого скла: Першою особливістю є розробка ламінату з надтонкого скла із бар'єрною клейкою стрічкою, яка буде служити герметичною інкапсуляцією для електронних компонентів. Друга особливість полягає в тому, що надтонке скло може служити функціональною підкладкою для вимогливих застосувань, таких як компоненти для органічної електроніки.

Перші результати проекту вже були представлені партнерами на Vision Flexible Glass, міжнародному технологічному заході в квітні 2017 року, що відбувався у Інституті FEP товариства Фраунгофера у Дрездені, Німеччина.

tesa та SCHOTT в першому підпроекті розробляють гнучке скло, яке дозволяє інкапсулювати чутливий матеріал та покращує процеси виготовлення гнучких мікросхем (R2R: roll-to-roll). У той же час VON ARDENNE розробляє систему вакуумного покриття спеціально для покриття гнучким склом під час виготовлення гнучких мікросхем. Процес розробки щодо нанесення функціональних шарів за допомогою цієї інноваційної системи керується Інститутом товариства Фраунгофера.

Федеральне міністерство освіти та досліджень
Федеральне міністерство освіти та досліджень Німеччини (ФМОД)

Хімічно герметичний шар, непроникний для водяної пари та кисню

Незважаючи на те, що проект KONFEKT триватиме ще рік, він вже досяг значного прогресу. tesa та SCHOTT у співпраці розробили спосіб захистити чутливі електронні компоненти, такі як OLED, від вологості та кисню за допомогою надтонкого скла. Гнучке скло добре підходить як верхній ультра-бар'єр (z бар'єр), оскільки він утворює хімічно герметичний шар, непроникний для водяної пари та кисню, навіть при товщині 25 мікронів. Окрім того, він не містить дрібних пор.

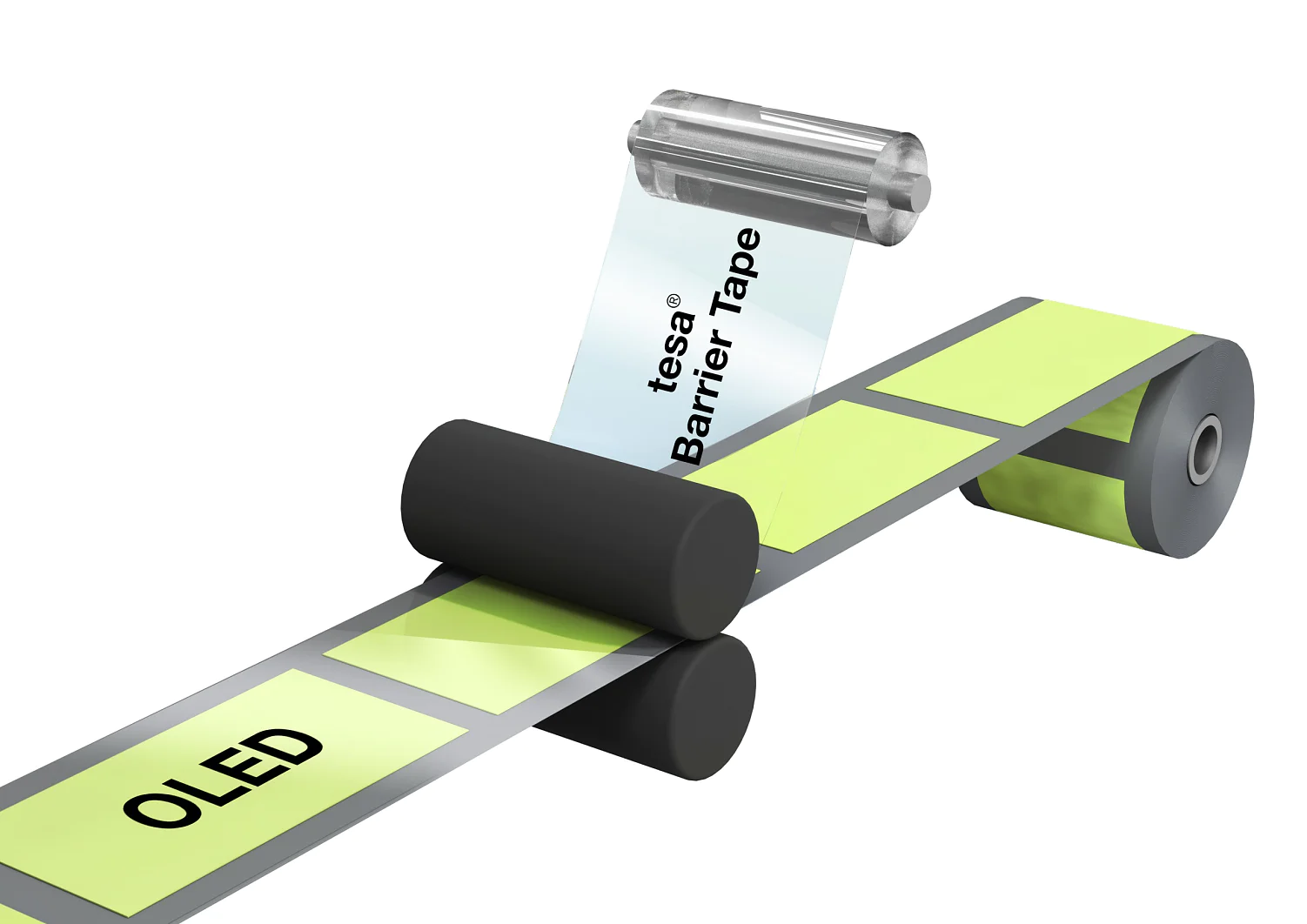

Досвід tesa як розробника спеціальних клейких стрічок використовується при розробці бічних ущільнювальних і оптично прозорих адгезивах, які не взаємодіють з чутливими матеріалами OLED. Надтонке скло, яке отримуватиме користувач, буде ламіноване спеціальним клеєм. Цей адгезивний шар забезпечує не лише герметичність компонентів, закупорених склом зверху, але також і відсутність проникності рідин та газів з боків (x / y бар'єр). Комбінація цих двох матеріалів забезпечує повний захист завдяки функціональному бар'єру x/y/z.

Після закінчення розробки таке застосування гнучкості скла забезпечить процесингові компанії високоякісним та рентабельним процесом герметизації, пропонуючи споживачам більш надійну інкапсуляцію, здатну захистити чутливу електроніку від старіння та пошкодження.

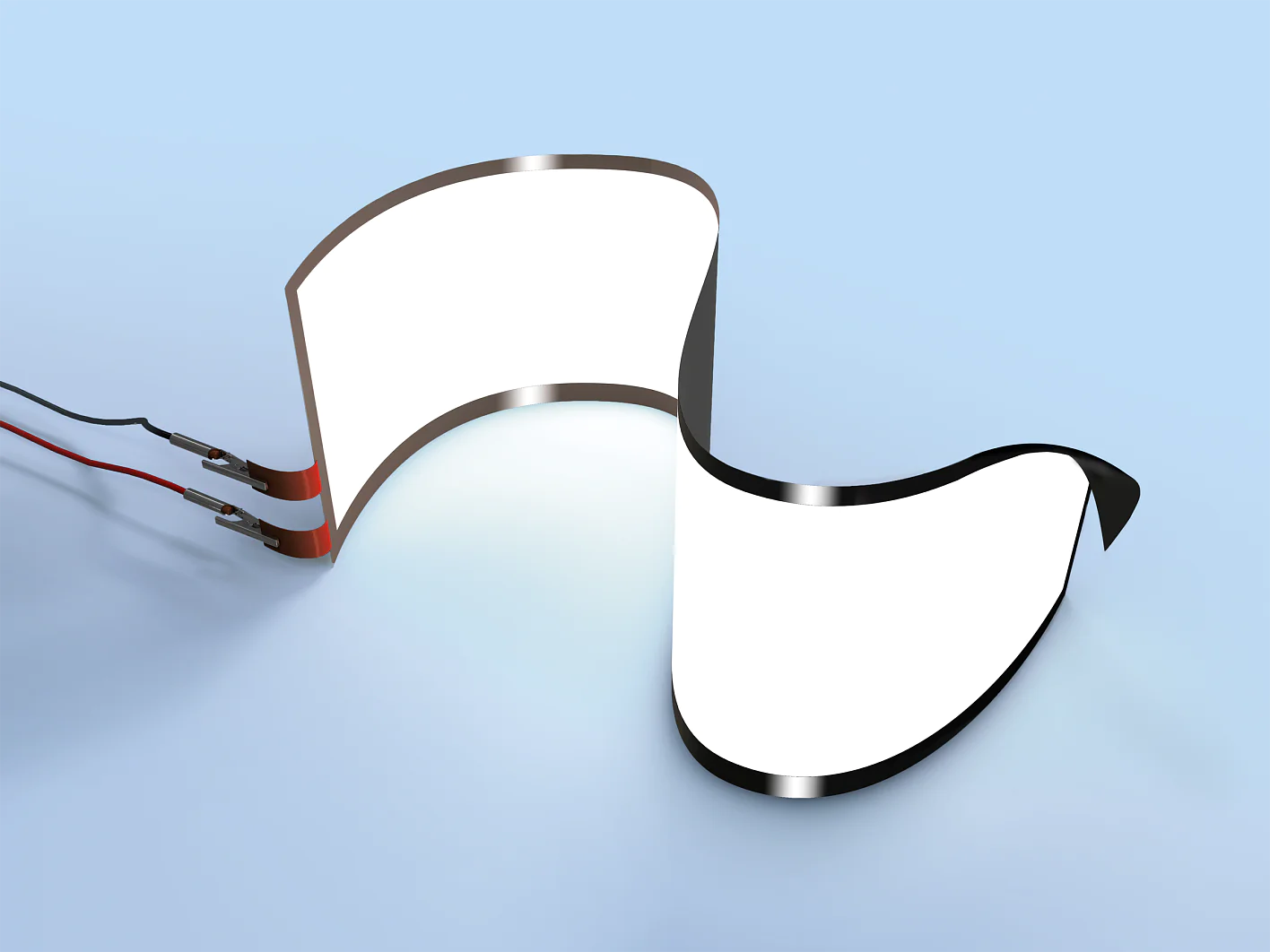

Нова ера прозорих, гнучких, енергоощадних дисплеїв та світлотехнічних виробів

Проект KONFEKT продовжує рухатися до своєї кінцевої мети – розробити надійне, дуже стійке скло, яке можна гнути та скручувати, яке при цьому підтримує повну функціональність поверхні протягом всього процесу покриття та ламінування. Розробка достатньо міцних та гнучких виробів OLED потребуватиме додаткових досліджень і розробок, тому кожен партнер, відібраний для участі в проекті KONFEKT, привносить свій унікальний досвід та знанням консорціуму.

SCHOTT застосовує глибокі знання в сфері обробки та хімічної оптимізації скла. tesa SE, що має багаторічний досвід створення адгезивних стрічок в рулонах, надає склу своє покриття, ламінуючи його спеціальними клейкими та функціональними шарами. Інститут FEP товариства Фраунгофера використовує свої десятиліття досвіду у процесах осадження парів. Врешті, VON ARDENNE спеціалізується на розробці та виробництві обладнання для безперервного рулонного покриття для плівок та металевих смуг, а також привносить досвід магнетронного розпилення для великомасштабного скляного покриття.

Науковий проект KONFEKT підтримується Федеральним міністерством освіти та досліджень Німеччини (BMBF) – фінансовий проект 13Nl2974.

Щоб стежити за просуванням роботи проекту KONFEKT та ролі tesa у ньому, будь ласка, зв'яжіться з нами за допомогою контактної форми нижче.
