Výroba ultratenkého skla v Německu

Proměna nápadu na ultratenké sklo ve skutečnost

Technologies

tesa je členem veřejně sponzorovaného výzkumného konsorcia zabývajícího se vývojem průhledných a pružných displejů s nízkou spotřebou energie a osvětlovacích produktů.

tesa vyvíjí nové technologie lepení pro KONFEKT, inovační průmyslové výzkumné konsorcium v oblasti elektroniky z pružných materiálů.

Představte si chytrý telefon, který se dá složit jako peněženka do kapsy a z kterého se po otevření stane obrazovka velikosti tabletu. Připadá vám to jako scéna z vědeckofantastického filmu? Výrobci skla již vyrábějí ohebné ultratenké sklo a tvrdí, že skládací sklo je rovněž za dveřmi. Ultratenké sklo o minimální tloušťce 25 mikrometrů je tenčí než lidský vlas a u skla tenčího než 150 mikrometrů bylo dokázáno, že je ohebné a zároveň stabilní. Díky ohebnosti lze takové sklo svinovat do rolí.

Oproti jiným nosným materiálům, jako jsou plasty, kovy nebo silikon, má ultratenké sklo důležité výhody včetně vynikajících optických vlastností, mechanické odolnosti, chemické konzistence a teplotní stálosti.

Ve snaze o vývoj nových technologií výroby svinovacího skla v oblasti organické elektroniky vytvořila společnost tesa spolu s dalšími vývojovými partnery projektové konsorcium KONFEKT, kladoucí důraz na výrobu aplikací OLED budoucích generací.

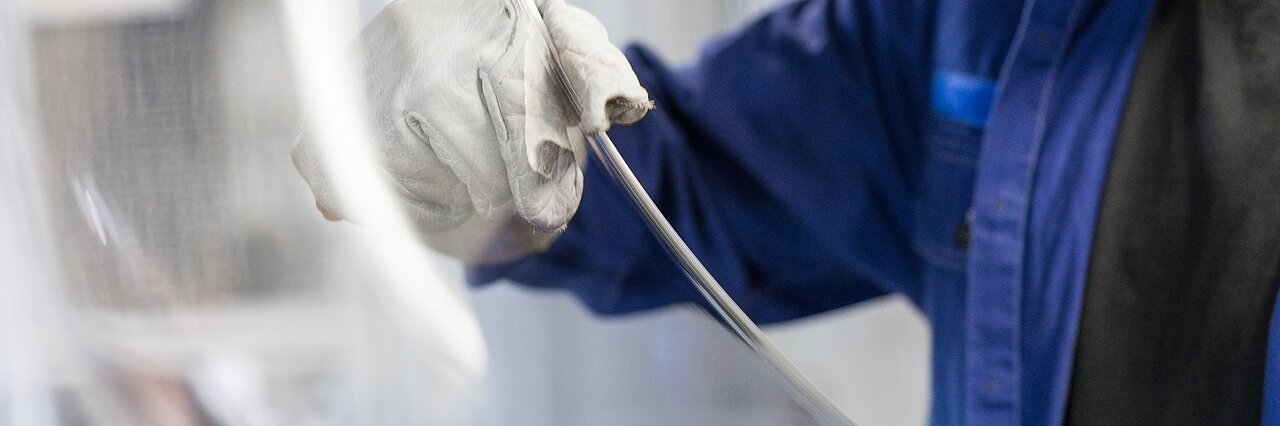

Ohybové testy s pružným ultratenkým sklem
Ohybové testy s pružným ultratenkým sklem

© SCHOTT

Strategické partnerství pro vývoj příští generace displejů OLED

Společný vývojový projekt KONFEKT (tenké sklo pro sklo-polymerové lamináty) je podporován německým Spolkovým ministerstvem vzdělání a vědy celkovou investicí 5,6 milionů € a uskuteční se v průběhu roku 2018. Jeho hlavním cílem je vyvinout sklo v roli, které bude splňovat nejvyšší možné normy jakosti a vyhovovat požadavkům na robustní a velmi odolné svinovací sklo při zachování funkčního povrchu díky procesům povrstvování a laminování. Zúčastnění partneři tesa SE, SCHOTT, VON ARDENNE a Fraunhofer-Institut für organische Elektronik, Elektronenstrahl- und Plasmatechnik se proto zaměřují na optimalizaci s cílem zabránit praskání ultratenkého skla při navíjení nebo zpracování.

V rámci výzkumného konsorcia se tito čtyři partneři zaměřují na dvě vlastnosti tenkého skla: První z nich je vývoj laminátu z ultratenkého skla s uzavírací lepicí páskou, která bude sloužit jako hermetické zapouzdření elektronických součástí. Druhá vlastnost se zaměří na způsoby, kterými může ultratenké sklo sloužit jako funkční nosný materiál pro náročné aplikace, jakými jsou komponenty pro organickou elektroniku.

První výsledky projektu již byly představeny na Vision Flexible Glass, mezinárodní události v oblasti technologií a networkingu uskutečněné v dubnu 2017 v sídle společnosti Fraunhofer FEP v Drážďanech.

tesa a SCHOTT vyvíjejí v prvním dílčím projektu pružné sklo umožňující zapouzdření citlivého materiálu a podporující zlepšení procesů R2R (roll-to-roll). Společnost VON ARDENNE zároveň vyvíjí vakuový povrstvovací systém určený speciálně k povrstvování pružného skla technikou R2R. Vývoj procesu nanášení funkčních vrstev tímto inovačním systémem je řízen společností Fraunhofer FEP.

FMoEaR
Německé Spolkové ministerstvo vzdělání a vědy

Chemicky nepropustná vrstva, která je neproniknutelná pro vodní páru a kyslík

Přestože projekt KONFEKT je rozvržen na několik let, dosáhl již nyní významného pokroku. Společnosti tesa a SCHOTT společně vyvinuly způsob, jak pomocí ultratenkého skla chránit citlivé elektronické komponenty jako OLED před vlhkostí a kyslíkem. Pružné sklo se dobře hodí jako svrchní ultra ochranná vrstva (bariéra ve směru „z“), protože tvoří chemicky nepropustnou vrstvu, která je i při tloušťce pouhých 25 mikrometrů neproniknutelná pro vodní páru a kyslík. Navíc neobsahuje dírky.

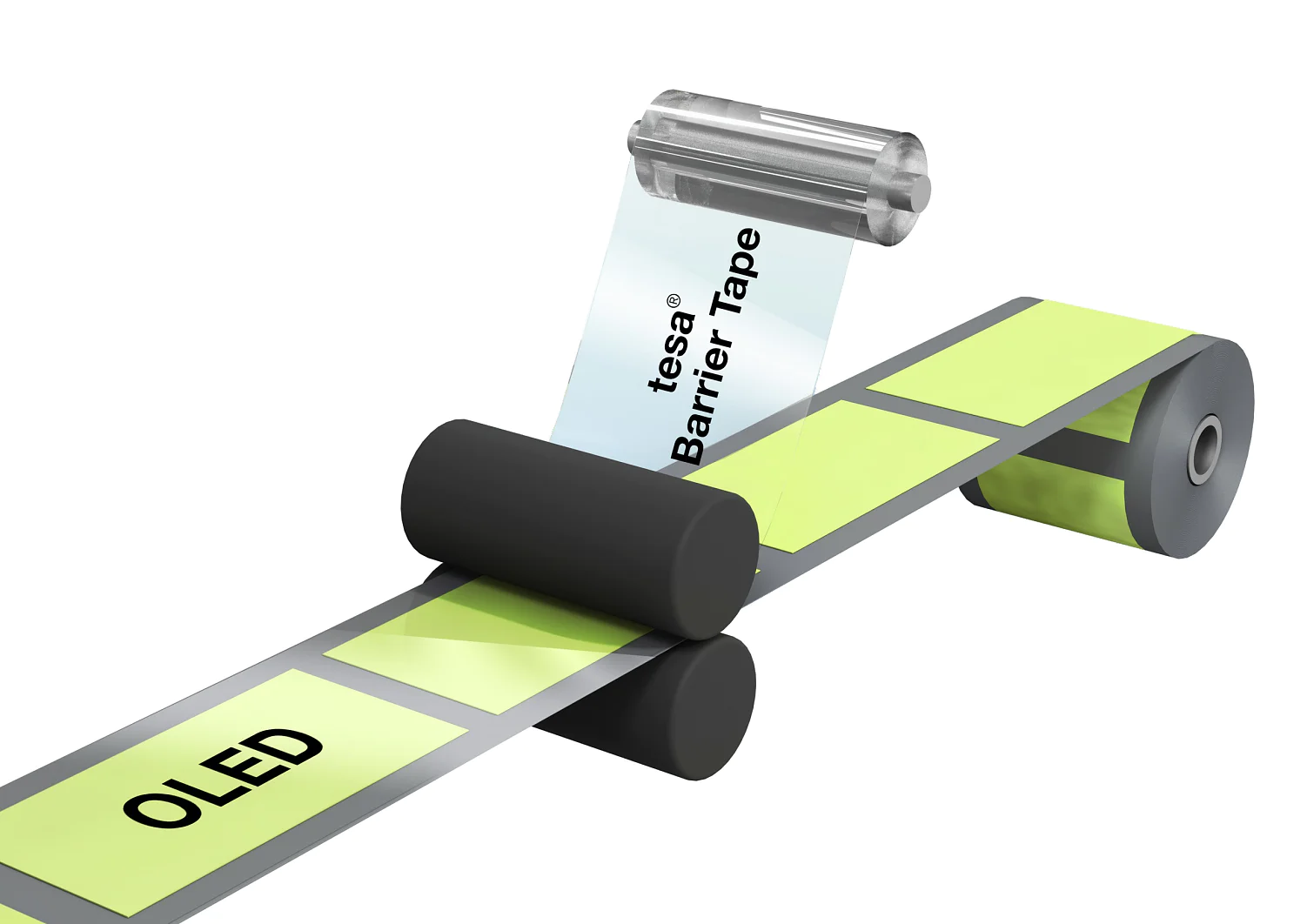

Odborné zkušenosti společnosti tesa jako vývojáře speciálních samolepicích pásek vstupují do hry na poli bočního utěsňování a opticky čirých lepidel, která nereagují s citlivými materiály OLED. Ultratenké sklo bude uživateli dodáno laminované speciální samolepicí vrstvou. Tato vrstva zajišťuje, že komponenty jsou nejen hermeticky utěsněny sklem na povrchu, ale zároveň nejsou ovlivňovány ani boční difuzí kapalin a plynů (bariéra ve směru „x/y“). Kombinace těchto dvou materiálů poskytuje úplnou ochranu díky funkční bariéře „x/y/z“.

Po dokončení poskytne tato povrstvovací aplikace zpracovatelským podnikům vysoce kvalitní, nákladově efektivní utěsňovací proces a zároveň spotřebitelům spolehlivější zapouzdření schopné chránit jejich citlivou elektroniku před stárnutím a poškozením.

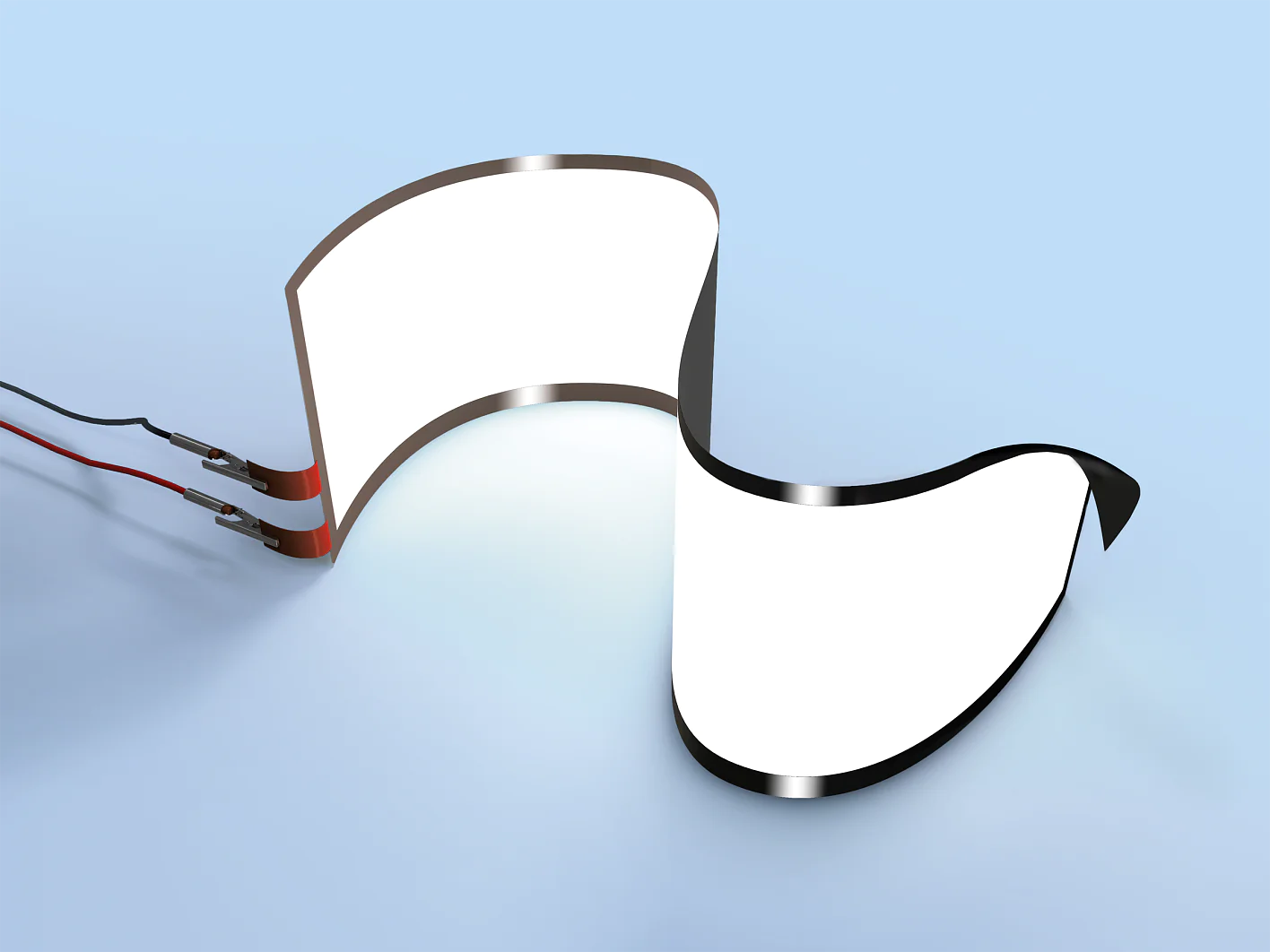

Nová éra transparentních pružných zobrazovacích a osvětlovacích produktů s nízkým příkonem

Projekt KONFEKT i nadále směřuje ke konečnému cíli vyvinutí robustního, velmi odolného skla v roli, které si zachová i během procesu povrstvování a laminace funkční povrch. Vývoj dostatečně trvanlivých a ohebných obrazovek OLED bude vyžadovat další výzkum a vývoj, což je důvod, proč každý z partnerů vybraných k účasti na projektu KONFEKT přináší do konsorcia své jedinečné odborné znalosti.

Firma SCHOTT disponuje hlubokými znalostmi v oboru zpracování a chemické optimalizace skla a tesa SE s dlouhou historií výroby samolepicích pásek v rolích dodává sklu finální vrstvu jeho laminováním speciálními lepicími a funkčními vrstvami. Ústav Fraunhofer FEP čerpá z desetiletí zkušeností v oblasti procesů napařování vrstev. A společnost VON ARDENNE se specializuje na vývoj a výrobu strojů na nanášení filmů a kovových proužků technikou R2R a má zkušenosti v oboru magnetronového pokovování rozprašováním vrstev na sklo ve velkém měřítku.

Výzkumný projekt KONFEKT je podporován německým Spolkovým ministerstvem vzdělání a vědy (BMBF) – dotovaný projekt 13Nl2974.
