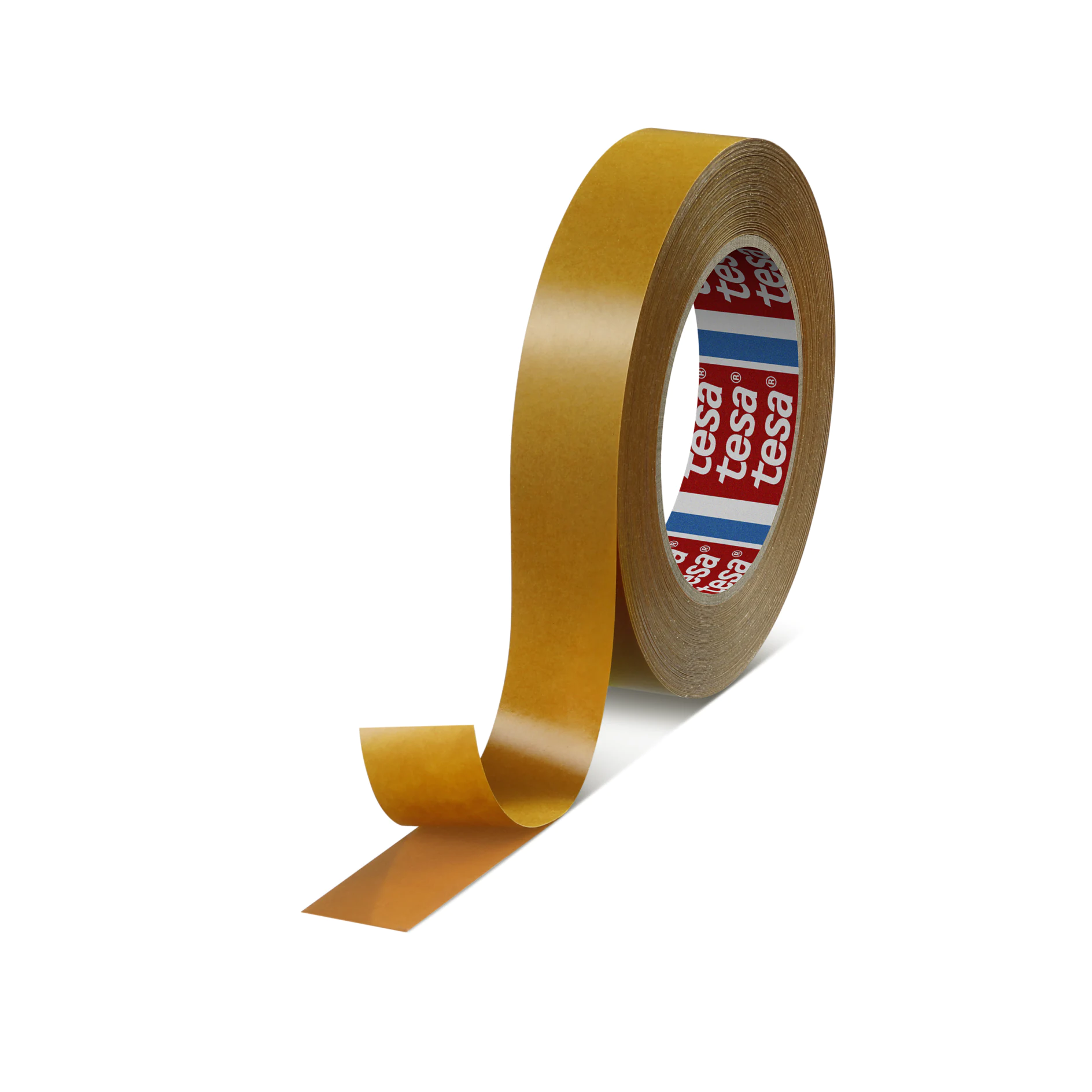

tesa HAF® 8412 ACF

conductive HAFเทป สีเหลืองอำพัน 45ไมครอน


Product description

tesa® HAF 8412 เป็นฟิล์มกาวกระตุ้นด้วยความร้อน สีเหลืองอำพัน ประกอบด้วย phenolic resin และ nitrile rubber และมีอนุภาคที่เป็นสื่อนำไฟฟ้า

คุณสมบัติพิเศษ:

  • การยึดติดโมดูลชิพและการเชื่อมต่อกระแสไฟฟ้าในขั้นตอนเดียว

  • สามารถใช้การได้ดีกับสายการผลิตฝังชิพทั่วไป

  • เหมาะสำหรับการ์ด DI วัสดุ PVC, ABS, PET และ PC

  • ทนต่อการเสื่อมสภาพ


ความหนา: 45 µm (ค่ากลางของขนาดอนุภาค)


รายละเอียดผลิตภัณฑ์และข้อมูลเฉพาะ

Application Fields

tesa® HAF 8412 ออกแบบสำหรับ การฝังชิปโมดูลลงในสมาร์ทการ์ดชนิด dual interface
คำแนะนำทางเทคนิค:
ค่าต่างๆ ต่อไปนี้เป็นคำแนะนำสำหรับพารามิเตอร์ของเครื่องมือที่จะใช้ในเบื้องต้น โปรดทราบว่าพารามิเตอร์ที่เหมาะสมขึ้นอยู่กับชนิดของเครื่องจักร รวมทั้งวัสดุที่ใช้สำหรับตัวการ์ด ชิปโมดูลและข้อกำหนดของลูกค้า

1.การเคลือบเบื้องต้น:
ช่วงการติดเคลือบเบื้องต้น เทปกาวได้รับการเคลือบบนสายพานโมดูล ขั้นตอนการเคลือบเบื้องต้นไม่ส่งผลกระทบต่ออายุของเทป สายพานโมดูลที่ได้รับการเคลือบติดเทปสามารถเก็บรักษาไว้ได้โดยใช้เวลาเท่ากันกับอายุการใช้งานของเทป

การตั้งค่าเครื่องจักร:

1 อุณหภูมิ 130 – 150 °C

1 แรงกดทับ 2 – 3 บาร์

1 ความเร็ว 1.5 – 2.5 ม./นาที

2. การฝังโมดูล:
ระหว่างการฝังโมดูล โมดูลที่เคลือบจะถูกไดคัทจากสายพานโมดูลและถูกวางเข้าในช่องของบัตรและติดอย่างถาวรเข้ากับตัวบัตรโดยความร้อนและแรงกดทับ ทั้งนี้ขึ้นอยู่กับ implanting line สามารถใช้วิธีการกดทับขั้นตอนเดียวหรือหลายขั้นตอนก็ได้ ปัจจุบันเครื่องฝังชิพส่วนใหญ่ใช้แรงกดด้วยความร้อนแบบหลายขั้นตอน

ขั้นตอนเดี่ยว -การตั้งค่าเครื่อง:

1 อุณหภูมิ¹ 180 – 220 °C

1 แรงกดทับ 80 – 130 N/โมดูล

1 เวลา 1.5 วินาที
กระบวนกดทับหลายขั้นตอน (การกดอัดด้วยความร้อน 2 ครั้งหรือมากกว่า) – การตั้งค่าเครื่อง:

1 อุณหภูมิ¹ 180 - 220 °C

1 แรงกดทับ 80 - 130 N/โมดูล

1 เวลา 2 x 0.7 s / 3 x 0.5 วินาที

¹อุณหภูมิตามที่วัดได้ภายในเครื่องกดอัดด้วยความร้อน มีข้อแนะนำการตั้งค่าอุณหภูมิที่แตกต่างกันสำหรับวัสดุบัตรที่แตกต่างกัน ดังนี้:

PVC 180 – 190 °C
ABS 180 – 190 °C
PET 190 – 200 °C
PC 200 – 220 °C

เพื่อการติดที่แข็งแรงสูงสุด พื้นผิวจะต้องสะอาดและแห้ง สภาวะการเก็บรักษาเป็นไปตามแนวทางอายุการเก็บรักษาของ tesa® HAF
tesa® products prove their impressive quality day in, day out in demanding conditions and are regularly subjected to strict controls. All technical information and data above mentioned are provided to the best of our knowledge on the basis of our practical experience. They shall be considered as average values and are not appropriate for a specification. Therefore tesa SE can make no warranties, expressed or implied, including, but not limited to any implied warranty of merchantability or fitness for a particular purpose. The user is responsible for determining whether the tesa® product is fit for a particular purpose and suitable for the user’s method of application. If you are in any doubt, our technical staff will be glad to support you.
